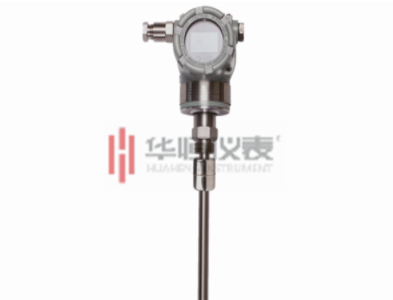

磁致伸縮液位計由三部分組成：探測桿，電路單元和浮子組成，具有HART協議，可遠程調整零點和量程。也可通過機殼內三個按鍵與LCD液晶進行各種參數調整。可組態的參數包括單位、顯示上下限、阻尼、平移修正、校準上下限、數模微調校正、恢復出廠設定。該液位計測量時，電路單元產生電流脈沖，該脈沖沿著磁致伸縮線向下傳輸，并產生一個環形的磁場。在探測桿外配有浮子，浮子沿探測桿隨液位的變化而上下移動。由于浮子內裝有一組永磁鐵，所以浮子同時產生一個磁場。當電流磁場與浮子磁場相遇時，產生一個“扭曲”脈沖，或稱“返回”脈沖。將“返回”脈沖與電流脈沖的時間差轉換成脈沖信號，從而計算出浮子的實際位置，測得液位。



　　磁致伸縮液位計現場安裝要求：



　　1、磁致伸縮液位計通常為頂部安裝。



　　2、探桿安裝處不能有干擾，如攪拌器、入料口等。



　　3、探桿不能彎曲受力，不允許受較大的沖擊或振動。探桿上的磁浮子應能自由上下滑動，不能被其它物體擋住。



　　4、液位計必須垂直安裝，安裝斜度不得大于5度。



　　5、液位計在易燃、易爆、腐蝕的蒸汽和液體等場合使用時，必需有防護措施給予保護。



　　6、液位計的連接電纜線必須避開大功率電源、射頻信號源和其它有噪聲的傳輸線等。



　　華恒儀表可以為您提供專業的磁致伸縮液位計選型建議和可靠的磁致伸縮液位計產品，如有需求，歡迎聯系我們180 9235 6836
